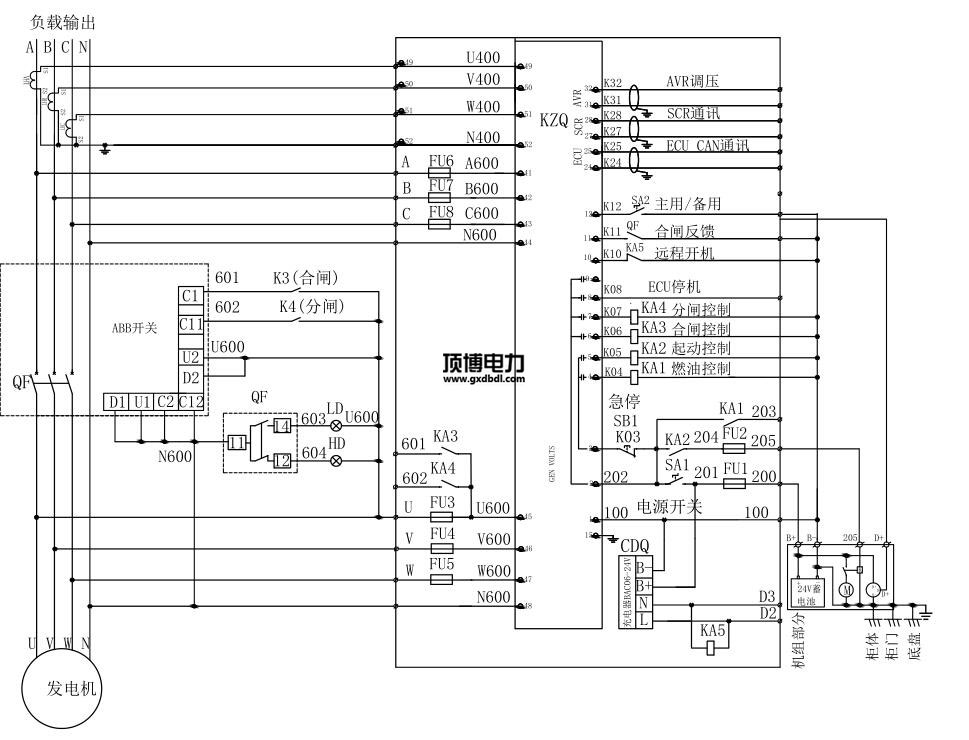

580KW柴油车机电站站机并机柜新线路电力设备图机理：由冲电气AC220V/DC24V，展示电站站机调整器常用工作效果开关电源DC24V。电站站机初始化后由KA5联络220V中央继电气工作效果个初始化预警。柴油车机电站站机调整器完成预警设定回路把电站站机的电压值电流、电压值，速率，时速等电站站机的不同参数设置预警反馈建议到调整器，由调整器传来指令码。   当重油来电站动机进行后，把电带到转换打开柜顶部的主母排。管控器实现程序监管完成一定的生活条件进行气油管控，发动管控，实现DC24V继电输送卫星的走势。来电站动机管控器实现额定额定电压污染监测设计二次回路，污染监测设计到满足必须要万能高压进行额定额定电压，管控器实现KA3继电输送分闸卫星的走势，合上主转换打开断路，万能高压分闸后分闸指示器灯亮。当管控程序必须要分闸的当时，实现KA四分闸继电输送分闸卫星的走势，主转换打开万能高压分闸，万能高压分闸灯亮。

工程名称：两台580KW柴油发电机并在机柜主要元件配置清单
主启闭柜
数字序号	简称	款式的规格	厂家	个数	制造商
1	那么万能的式结构负荷开关	E1N 1250 D LI F F NST  4P	台	2	ABB
2	火力发发电制冷机组保持器	HGM9510	只	2	众智
3	直流开关电源开关电源输出模块	BAC06A	只	2	众智
4	小行里头继设备	HH52P    DC24V	只	8	正泰
5	小型的上面继电	HH52P AC220V	只	2	正泰
6	融断器	RT14-20/6A	套	16	正泰
7	预警灯	AD56-22DS/Y，G，R，~220V红2，绿2	只	4	国优
8	急停接钮	LA37-11MZS红1	只	2	国优
9	开关按钮	LA37-11X/2绿4	只	4	国优
10	主铜排	TMY-100*8	米	8	国优
11	主铜排	TMY-50*8	米	15.4	国优
12	接地保护铜排	TMY-60*6	米	2	国优
13	绝缘性子	方形，颜色，M10	只	12	海坦
14	辅料		台	2	国优
